双金属耐磨管生产工艺及设备图片
日期:2015-05-22 21:37 关注: 次
离心浇铸复合型生产工艺
双金属复合耐磨管采离心浇铸成型工艺形成高铬合金内衬冶金而成，这种工艺是较合理的金属复合工艺，属于半精铸技术。同时该工艺可以对任何大小直径的直管和异形管进行复合，对弯头、三通、四通、锥形管、变径管、非等壁厚管、偏心管都可做到整体复合，减少了运行阻力，降低了物料输送中的运行成本。双金属耐磨管产品从内到外由合金钢、钢管两部分组成，内衬合金钢材料、锰、铬、镍、稀土等混合料，经高频电炉冶炼熔化，通过合理的离心浇注工艺，均匀、 牢固地复合在钢管内壁。
特点
- 复合工艺与砂型铸造相比大大提高了表面精度，而且不会出现冲砂夹砂现象。
- 不会出现气孔等缺陷。
- 复合耐磨层厚度均匀一致。
- 管件没有限制，都可做到整体复合

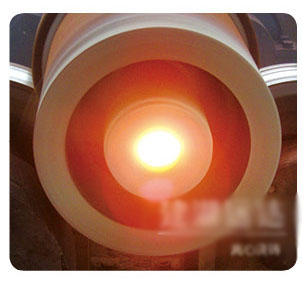

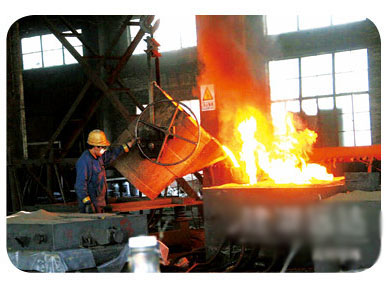

内壁材质浇铸及设备效果图
双金属耐磨管内壁KMTBCr28，质量稳定、综合性能好，加入一定量的稀土元素改善钢的合金质量，起细化晶粒作用，在表面形成?；つ?；加入一定量Mo使合金在高温下，具有一定抗氧化作用，增加使用寿命；加入一定量的碳化硼，可将硬度控制在HRC45～65的范围之间，同时解决了耐磨钢的硬度和可焊性之间的矛盾，具有较高的耐磨性。
双金属耐磨管化学成分
| 材料代号 | C | Si | Cr | Mo | Mn | Ni | S |
| KMTBCr28 | 3.00 | 1.19 | 27.00 | 0.25 | 1.20 | 0.45 | 0.06 |
性能指标
| 项目 | 硬度HRC | 冲击值（AKJ/cm²） | 磨耗量（g/24h） | 承压等级（Mpa） | 抗拉强度（N/mm²） |
| 指标 | ≥80 | ≤3 | 0.0008～0.002 | ≤4.0 | 420 |
上一篇：没有了 下一篇：采用消失模铸造工艺的双金属耐磨管生产流程
