陶瓷复合耐磨弯头
日期:2015-05-26 11:47 关注: 次 标签:耐磨陶瓷弯头
产品介绍
陶瓷复合耐磨弯头是复合材料。采用自蔓延方法在钢管内壁复合A1203陶瓷，形成陶瓷一钢复合管。在电厂中作为输送煤粉弯管和灰粉弯管使用，其使用寿命为20#钢管的15倍以上，耐磨合金铸钢管的5倍。在矿山、电厂、化工、钢铁及水泥等行业采用管道输送物料，有干粉输送，也有浆料输送。管道由此承受着物料的冲蚀磨损，以及料浆的腐蚀和气蚀作用，加速钢管的磨损失效.尤其是弯头，送灰弯头使用寿命30天，也有可能不过120天。为了提高钢管的使用寿命，开发了耐磨陶瓷弯头（陶瓷复合管），并在实际生产中得到了应用。
性能参数
温度范围：-30～800℃硬度：1100～1400HV
压溃强度：350～400MPa
抗压剪切强度：15MPa
粗糙度：DN≤150为0.35，DN＞150为0.12
线膨胀系数：8.5～9
电厂管路中不同弯头的使用情况对比
10万KW机组，使用煤炭粉达45%，每管每小时送粉42t| 材料 | （公称直径/mm）×（管厚/mm） | 使用情况 |
| 20钢管 | DN350×10 | 1个月磨穿 |
| 高铬合金铸钢管 | DN350×25 | 11个月磨穿 |
| 夹套式铸石管 | DN350×55 | 23个月磨穿 |
| 陶瓷复合管 | DN350×14 | 已用24个月，只磨穿0.2mm |
气力输送干灰，74t/h，流速为2m/s，质量分数为28%，位置在进灰库拐弯处
| 20钢管 | DN150×10 | 3个月磨穿 |
| 高铬合金铸钢管 | DN150×20 | 5个月磨穿 |
| 夹套式铸石管 | DN150×50 | 12个月磨穿 |
| 陶瓷复合管 | DN150×11 | 已用24个月，只磨穿0.15mm |
输送铁矿精粉耐磨对比实验
| 材料 | 时间 | 磨损掉尺寸 | 平均年磨损率 |
| 陶瓷复合管 | 1994年4月-1997年4月 | 0.12 | 0.04 |
| 20#钢管 | 1994年-1997年4月 |
翻身一次 换管一次 共21mm |
7 |
陶瓷复合耐磨弯头在金属矿山上使用，其耐磨性比同壁厚的无缝钢管高15倍以上。在铁精矿粉的箱送管路中运行3年后，无缝钢管的磨损为27mm，而陶瓷一钢复合管仅磨损0.1mm。
规格(部分尺寸)
|
公称内径 DN |
外径 ф |
钢厚度 | 陶瓷厚度 |
曲率半径 R |
进口加长 L1 |
出口加长 L2 |
90° 理论重量 |
60°(kg) 理论重量 |
45°(kg) 理论重量 |
30°(kg) 理论重量 |
22.5°(kg) 理论重量 |
| DN50 | 73 | 8 | 4 | 500 | 200 | 300 | 22 | 17 | 15 | 13 | 12 |
| DN65 | 89 | 8 | 4 | 650 | 200 | 300 | 32 | 25 | 21.5 | 18 | 16 |
| DN80 | 102/108 | 8 | 4 | 800 | 200 | 300 | 43/45.5 | 33/35 | 28/29.5 | 22.5/24 | 20/21 |
| DN100 | 121/127 | 8 | 4 | 1000 | 200 | 300 | 61/64 | 45.5/48 | 38/40 | 30/32 | 26/27.5 |
| DN125 | 146/152 | 8 | 4 | 1250 | 200 | 300 | 89/92.5 | 65/68 | 53/55.5 | 41.5/43 | 35.5/37 |
| DN150 | 180 | 10 | 5 | 1500 | 200 | 300 | 158 | 114.5 | 93 | 71 | 60 |
| DN175 | 203 | 10 | 5 | 1500 | 200 | 300 | 179.5 | 130 | 105 | 81 | 68 |
| DN200 | 232 | 10 | 5 | 1500 | 200 | 300 | 206 | 150 | 121 | 93 | 78 |
| DN225 | 253 | 10 | 5 | 1500 | 200 | 300 | 226 | 164 | 133 | 101.5 | 86 |
| DN250 | 280 | 10 | 5 | 2000 | 200 | 300 | 320 | 228 | 182 | 136 | 113 |
| DN275 | 299/310 | 10 | 5 | 2000 | 200 | 300 | 342/355 | 244/253 | 195/202 | 145/151 | 121/125 |
| DN300 | 325/343 | 12 | 5 | 2000 | 200 | 300 | 445/471 | 317/335 | 253/267 | 190/200 | 157/166 |
| DN325 | 351 | 12 | 5 | 2000 | 200 | 300 | 483 | 343 | 274 | 205 | 170 |
| DN350 | 377 | 12 | 5 | 2000 | 200 | 300 | 520 | 370 | 295 | 220 | 183 |
| DN375 | 402 | 12 | 5 | 2000 | 200 | 300 | 555 | 395 | 315 | 235 | 196 |
| DN400 | 426 | 12 | 5 | 2500 | 200 | 300 | 715 | 505 | 398 | 292 | 240 |
| DN425 | 450 | 12 | 5 | 2500 | 200 | 300 | 757 | 533 | 421 | 310 | 253 |
| DN450 | 480 | 12 | 5 | 2500 | 200 | 300 | 810 | 570 | 450 | 331 | 271 |
| DN500 | 530 | 12 | 5 | 2500 | 200 | 300 | 895 | 631 | 500 | 366 | 299 |
| DN550 | 600 | 16 | 5 | 2500 | 100 | 100 | 1255 | 857 | 658 | 460 | 360 |
| DN600 | 630 | 16 | 5 | 2500 | 100 | 100 | 1320 | 901 | 691 | 482 | 377 |
| DN700 | 730 | 16 | 5 | 2500 | 100 | 100 | 1534 | 1047 | 805 | 561 | 440 |
| DN750 | 800 | 16 | 5 | 2500 | 100 | 100 | 1685 | 1151 | 883 | 616 | 482 |

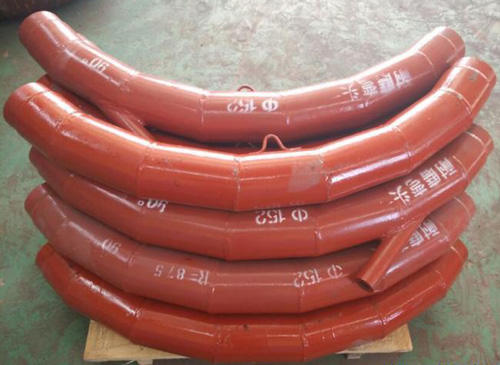

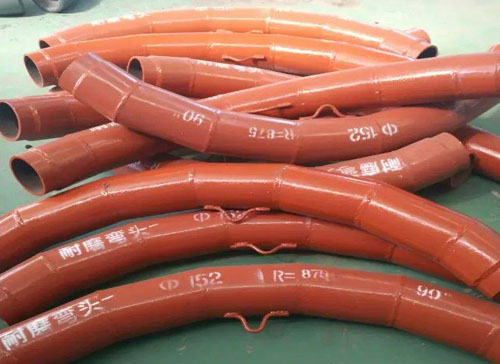

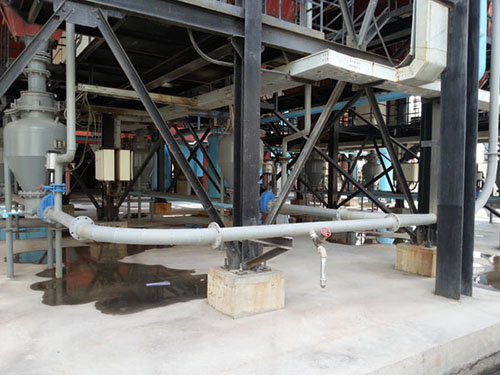

电厂锅炉气力输送系统中使用的陶瓷复合耐磨弯头效果图
声明：本文中所有内容均只适用于参考，陶瓷复合耐磨弯头性能、尺寸、价格等详情，请联系我们，电话：15895154668。
